บทที่ 11

การตั้งค่าเส้น PETG R3D

การตั้งค่าเส้น PETG R3D

หัวข้อที่จะได้เรียนรู้

  • ค่าการตั้งค่าพื้นฐาน (Filament Settings)
  • ค่าการระบายความร้อน (Cooling Settings)
  • ค่าการปรับแต่ง (Setting Overrides)
  • ค่า Multimaterial และ Retraction

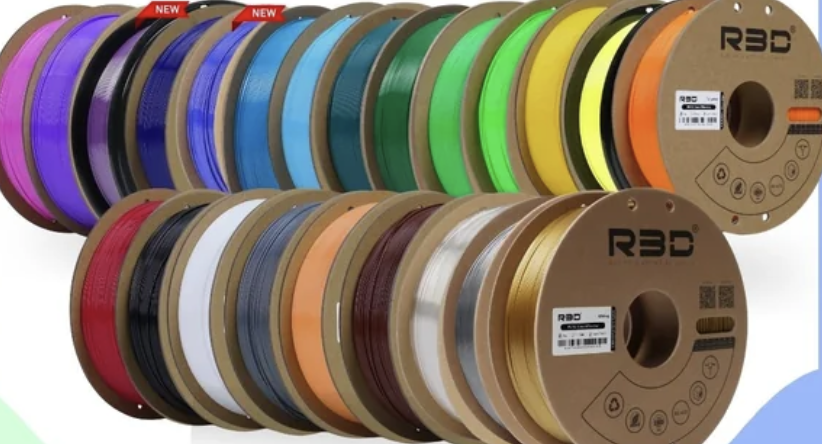

ค่าของเส้น PETG ยี่ห้อ R3D สำหรับเครื่อง ELEGOO GIGA ที่แนะนำสำหรับงานป้าย ป้ายไฟ และชิ้นงานนูนต่างๆ โดยค่าเหล่านี้ผ่านการทดสอบแล้วและให้ผลลัพธ์ที่ดีที่สุด

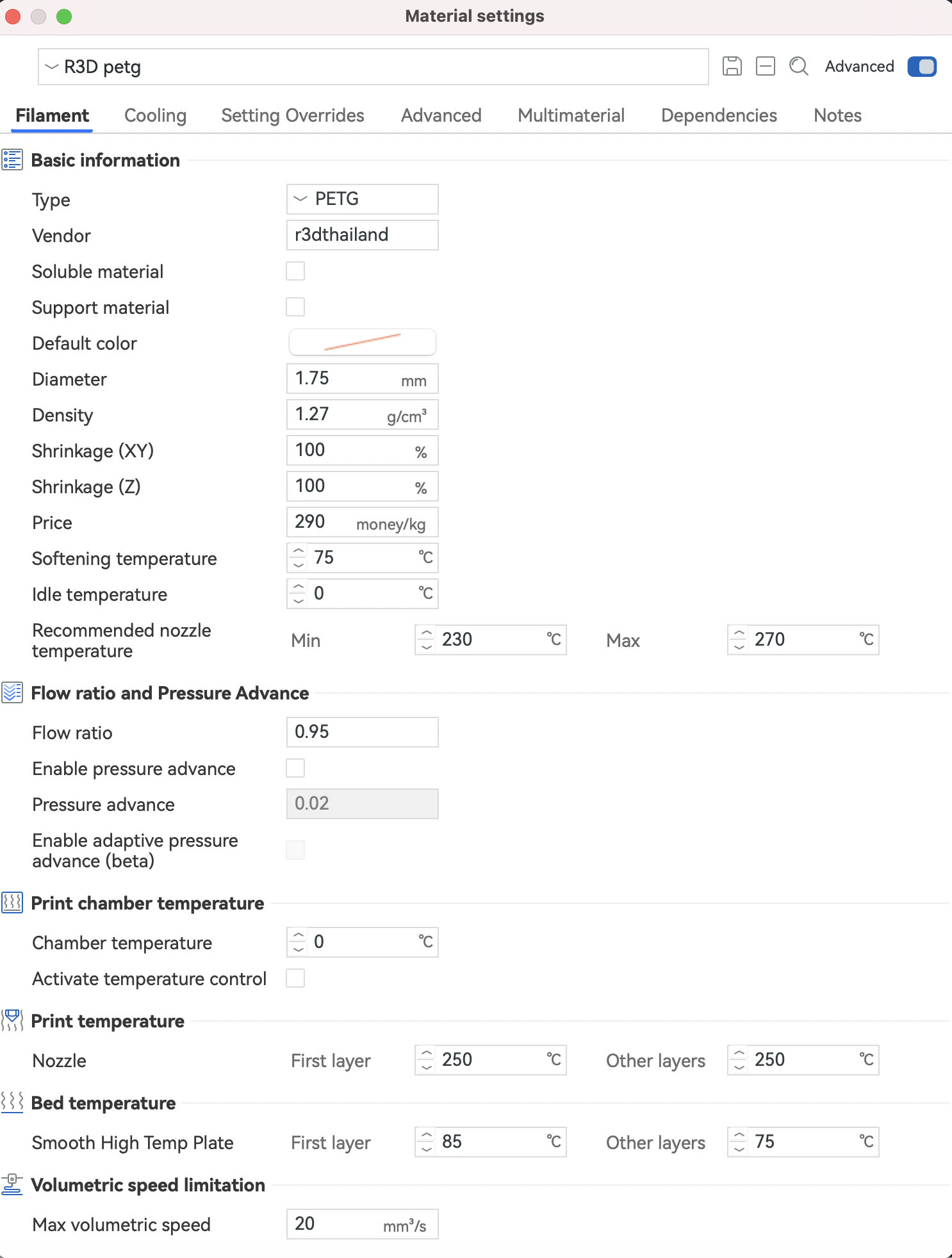

1. การตั้งค่าพื้นฐาน (Filament Settings)

R3D PETG Filament Settings

Basic Information

  • Type: PETG - วัสดุที่แข็งแรง ทนความร้อน เหมาะกับงานภายนอก
  • Vendor: r3dthailand - ผู้ผลิตคุณภาพสูงจากไทย
  • Diameter: 1.75mm - ขนาดมาตรฐาน
  • Density: 1.27 g/cm³ - ความหนาแน่นสำหรับคำนวณน้ำหนัก

Temperature Settings

  • Nozzle Temp: 230-270°C - อุณหภูมิหัวพิมพ์
  • Bed Temp (First Layer): 85°C - เบดร้อนชั้นแรก
  • Bed Temp (Other Layers): 75°C - เบดร้อนชั้นถัดไป
  • Softening Temp: 75°C - จุดเริ่มอ่อนตัว

Flow & Speed

  • Flow Ratio: 0.95 - อัตราการไหลของพลาสติก
  • Max Volumetric Speed: 20 mm³/s - ความเร็วสูงสุด
  • Pressure Advance: 0.02 - ชดเชยความดันในหัวพิมพ์

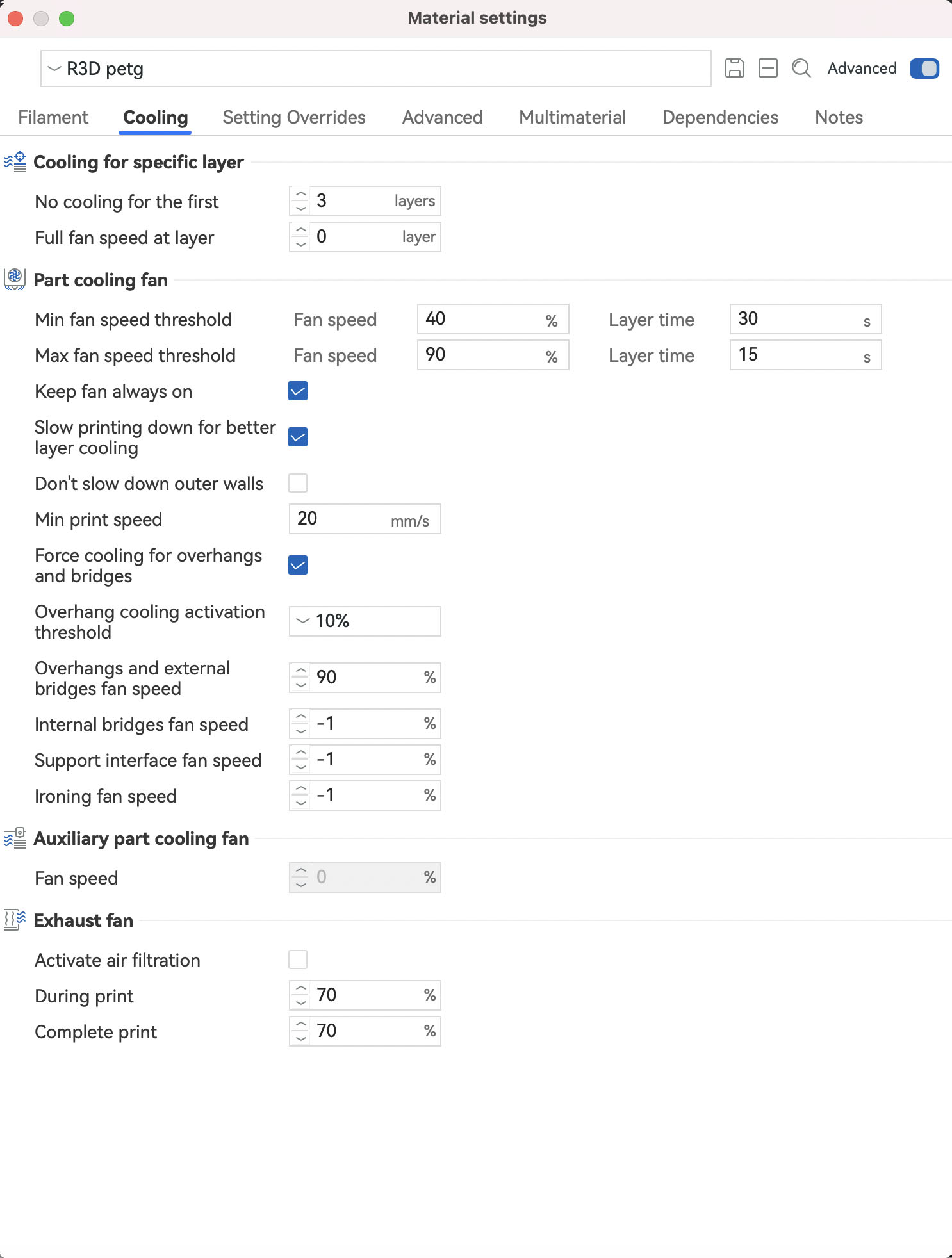

2. การตั้งค่าการระบายความร้อน (Cooling)

R3D PETG Cooling Settings

Cooling for Specific Layer

  • No cooling for first 3 layers: ให้ชั้นแรกติดเบดได้ดี
  • Full fan speed at layer 0: เริ่มพัดลมเต็มที่หลังชั้นที่ 0

Part Cooling Fan

  • Min Fan Speed: 40% ที่ Layer Time 30s
  • Max Fan Speed: 90% ที่ Layer Time 15s
  • Keep fan always on: ✓ เปิดพัดลมตลอด
  • Min Print Speed: 20 mm/s - ความเร็วต่ำสุด

Advanced Cooling

  • Overhang Cooling: 10% threshold, 90% fan speed
  • Bridge Fan Speed: -1% (ใช้ค่า default)
  • Exhaust Fan: 70% ระหว่างพิมพ์และหลังเสร็จ

3. การตั้งค่าการดึงเส้นกลับ (Retraction)

R3D PETG Retraction Settings

Retraction Parameters

  • Length: 0.8mm - ระยะดึงกลับ (สั้นเพราะ Direct Drive)
  • Retraction Speed: 45 mm/s - ความเร็วดึงกลับ
  • Deretraction Speed: 30 mm/s - ความเร็วดันกลับ

Z-Hop Settings

  • Z-hop Height: 0.4mm - ยกหัวพิมพ์ขึ้นเพื่อหลีกเลี่ยงชิ้นงาน
  • Z-hop Type: Auto - ให้โปรแกรมเลือกเอง
  • Only Lift Z Below: 1010mm - ใช้ทุกความสูง

Wipe Settings

  • Wipe Distance: 1.8mm - เช็ดหัวพิมพ์ก่อนยก
  • Travel Distance Threshold: 1.2mm - ระยะขั้นต่ำสำหรับ retraction

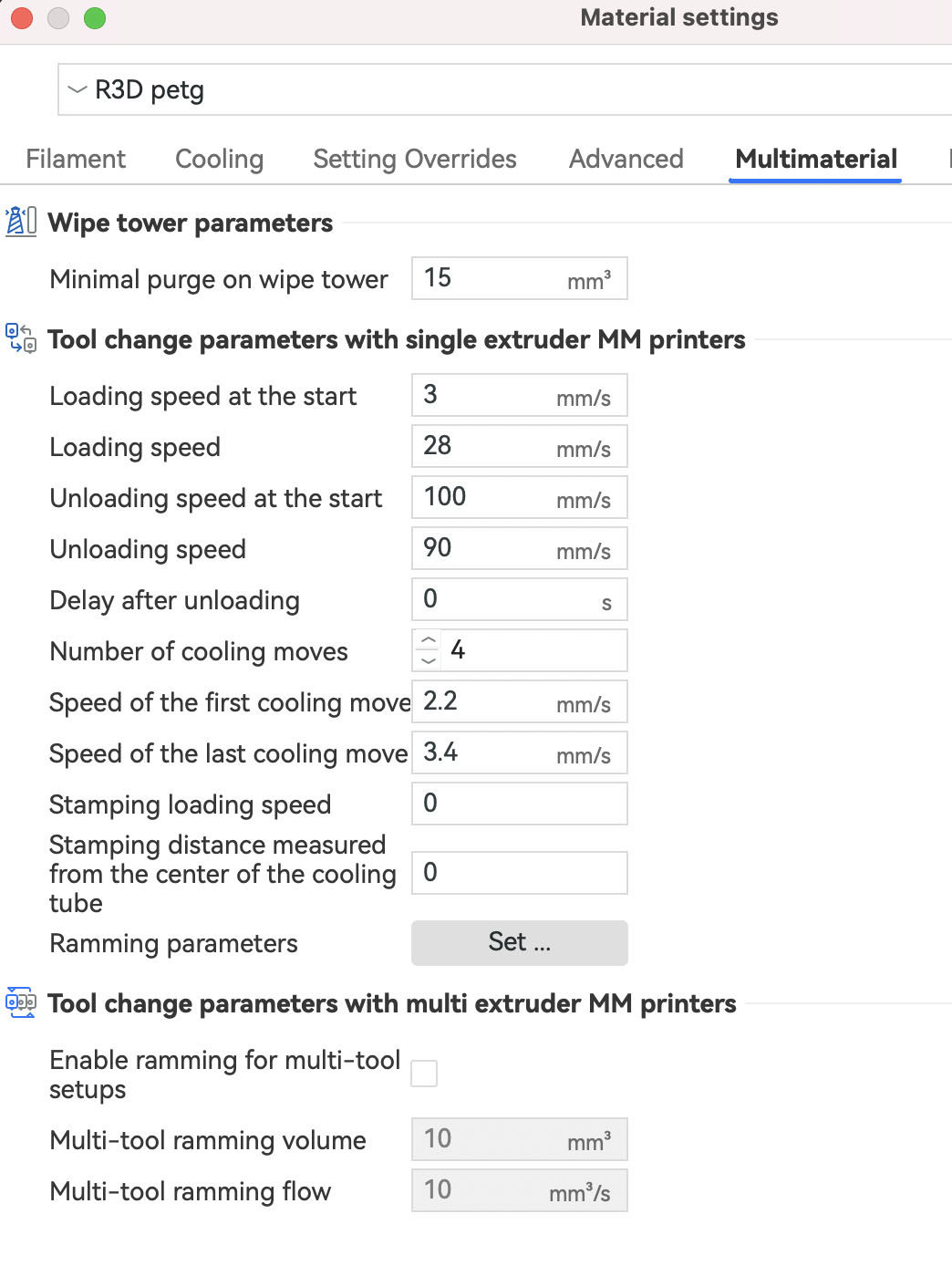

4. การตั้งค่า Multimaterial

R3D PETG Multimaterial Settings

Wipe Tower

  • Minimal Purge: 15mm³ - ปริมาณขั้นต่ำสำหรับทิ้งเส้น
  • ใช้สำหรับเครื่องที่มีหัวพิมพ์หลายหัว

Tool Change Parameters

  • Loading Speed at Start: 3 mm/s
  • Loading Speed: 28 mm/s
  • Unloading Speed at Start: 100 mm/s
  • Unloading Speed: 90 mm/s
  • Number of Cooling Moves: 4 ครั้ง

Cooling Move Speed

  • First Cooling Move: 2.2 mm/s
  • Last Cooling Move: 3.4 mm/s
  • ช่วยให้เส้นเย็นตัวก่อนเปลี่ยนหัว

💡 เคล็ดลับสำคัญ

  • ✓ PETG ต้องการ Bed Adhesion ที่ดี: ใช้ Glue Stick หรือ Blue Tape
  • ✓ ระวังความชื้น: PETG ดูดความชื้นได้ง่าย ควรเก็บใน Dry Box
  • ✓ เบดต้องสะอาด: เช็ดด้วยแอลกอฮอล์ก่อนพิมพ์ทุกครั้ง
  • ✓ ปรับ Z-Offset: PETG ต้องการระยะห่างจากเบดมากกว่า PLA นิดหน่อย
  • ✓ Cooling ไม่มากเกินไป: PETG ต้องการความร้อนเพื่อเกาะติดกันดี
